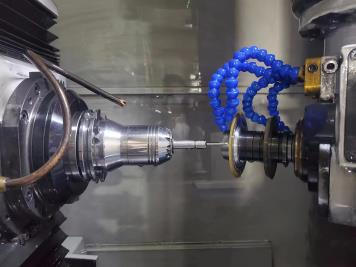

重塑钻孔体验，精准上市 针对纤维增强复合材料钻削中分层脱粘和毛刺缺陷严重的问题，北京理工大学先进加工 研究所（BIT-AMT）在切削有限元仿真基础上开发了一种新型钻头-麻花烛台复合钻， 喜威一刀具有限公司（CVE）解决了麻花烛台复合钻磨制中的干涉问题。

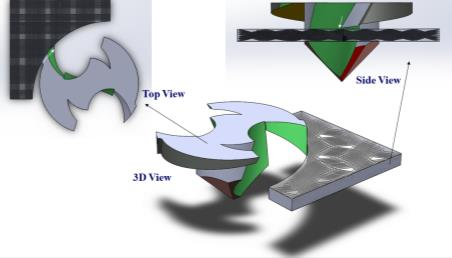

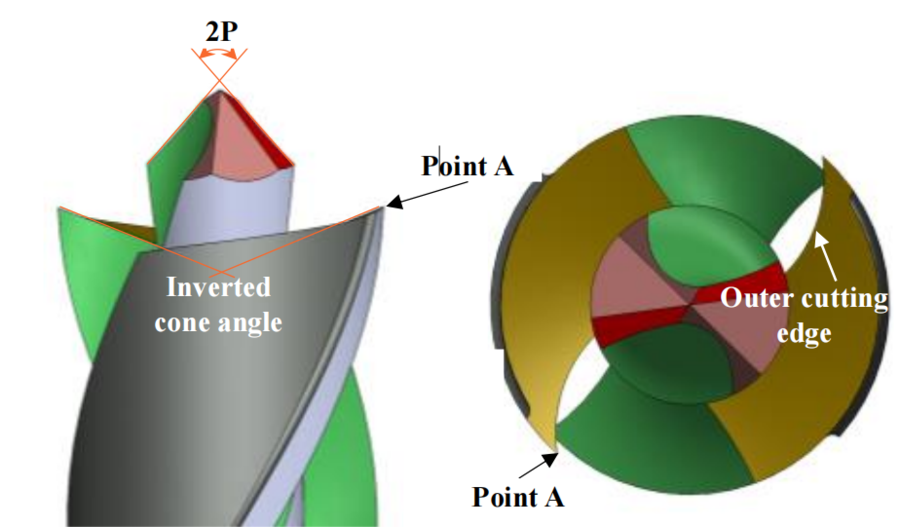

钻头结构特征
纤维切离分析
该钻头芯部采 用麻花钻结构，充分利用其良好的自定心和排屑性能。小角度的锋角设计将麻花钻推挤 形成的分层脱粘控制在孔径范围内。
钻头内凹的外部结构形成向心的径向切削力，将纤维切离孔壁而非推挤向孔壁，有效抑制毛刺缺陷的形成；同时，内凹结构配合大弧度曲 线刃结构的主切削刃，在钻头最外圆处形成极其锋利的刀尖，干净轻快地切断纤维。
TC Drill – 麻花烛台复合钻头 （图1）
Twist Drill – 麻花钻 （图2）
DC Drill – 双锋角麻花钻 （图3）
Step Drill – 阶梯钻 （图4）
CE Drill – 曲线刃钻头 （图5）
Candle Drill – 烛台钻 （图6）

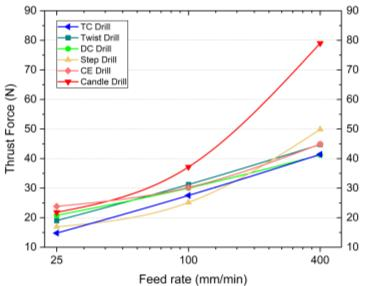

轴向力

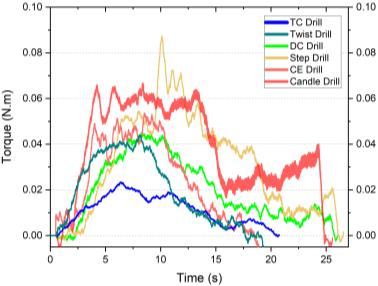

扭矩
、

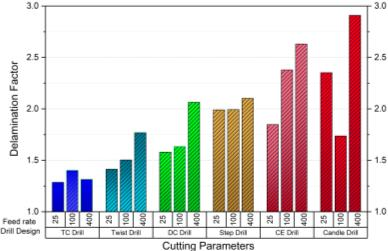

分层缺陷

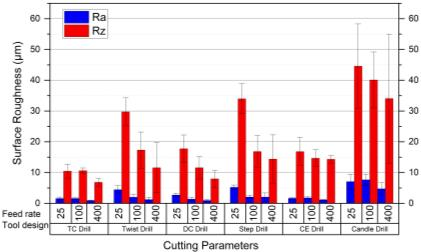

孔壁粗糙度

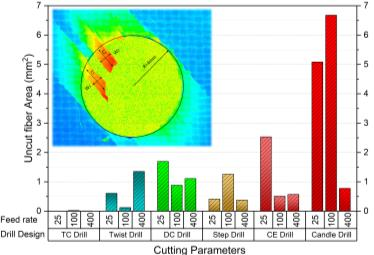

毛刺缺陷
相比于其他钻头，麻花烛台复合钻在钻削力、扭矩、分层脱粘、表面粗糙度和毛刺控制等 各方面的表现最佳，能够实现CFRP/层合板等复合材料的高质量钻削。
